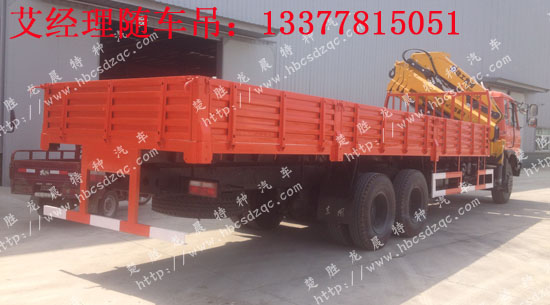

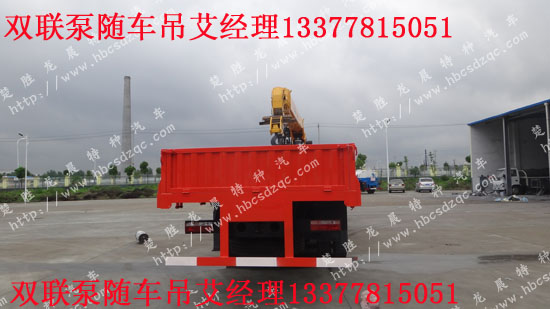

EQ1258KB3GJ東風貨車帶吊后八輪隨車起重運輸車

EQ1258KB3GJ東風貨車帶吊后八輪隨車起重運輸車

EQ1258KB3GJ東風貨車帶吊后八輪隨車起重運輸車液壓系統：

起重機工作部分的動作，包括起升、變幅、伸縮、回轉及支腿的升降，全部由液壓驅動。從泵 站排出的高壓油，經操縱閥分配流向液壓馬達或液壓油缸，進行各項動作，在液壓系統中設有溢流閥、平衡閥、液壓鎖等安全裝置，以防止液壓系統失效或油管破裂而引發意外事故發生。

東風牌EQ5258JSQG型隨車起重運輸車
貨車帶吊底盤型號 EQ1258KB3GJ1
底盤名稱 載貨汽車底盤（二類）
商標名稱 東風牌
生產企業 東風汽車有限公司
外形尺寸 10760,11650×2462×2880,3230
貨車帶吊輪胎數 10
接近角/離去角(°) 32/13,32/12
輪胎規格 10.00-20,11.00-20,10.00R20,11.00R20
鋼板彈簧片數 8/13,8/12
前輪距 1940
燃料種類 柴油
產品商標 東風牌
公告批次 247
產品名稱 EQ5258JSQG型隨車起重運輸車
產品號 ZJ8VX43U03Y
總質量(Kg) 25000
罐體容積(m3)
額定載質量(Kg) 12000,12120
外形尺寸 11100,11945×2500×3750,3850
整備質量(Kg) 12805,12685
貨廂尺寸 7700,7500,8500,8200×2294×550,800
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人) 3
載質量利用系數
接近角/離去角(°) 32/12,32/11
前懸/后懸 1245/3185,1245/3500
軸數 3
軸距 5370+1300,5900+1300,5370+1350,5900+1350
軸荷(Kg) 7000/18000(并裝雙軸)
最高車速(Km/h) 90
后輪距 1860/1860
貨車帶吊排放標準 GB3847-2005,GB17691-2005(國Ⅲ)
貨車帶吊發動機型號 發動機生產企業
排量 功率(Kw)
B210 33 東風康明斯發動機有限公司 5900 155

EQ1258KB3GJ東風貨車帶隨車吊后八輪隨車起重運輸車機架及支腿

起重機通過其機架與汽車底盤與大梁連接。
    機架是整個吊機的承載機構，主要由固定支腿、活動支腿、浮動橋等結構組成。固定支腿部分采用高強焊接鋼，活動支腿采用HG60材料,浮動橋是減震及消除大梁受扭的影響，采用了Q235 焊接制成。
    本起重機帶有一對H型支腿，支腿采用四邊形箱型結構,采用高強度低合金鋼板焊接而成，前支 腿與機架焊接在一起，后支腿通過騎馬螺栓及止推塊安裝于底盤大梁后部。
    支腿的水平與垂直動作采用全液壓驅動，支腿各動作可單獨操縱。運動靠手拉來實現，支腿支腳板的升降由垂直油缸帶動。在支腿垂直油缸上裝有液壓鎖，能可靠地防止行駛時支腿活塞桿伸出。
    隨車吊上車部分主要包括伸縮機構、起升機構、變幅機構和回轉機構等，是整車實現起重功能的核心。
   六邊形截面較四邊形截面先進、受力結構合理，同等截面積的力學性能有較大提高。

EQ1258KB3GJ東風貨車帶隨車吊后八輪隨車起重運輸車：
